Schweißnahtprüfung zwischen dünnen Blechen - Tailor Welded Blanks



Schweißnähte zwischen dünnen Blechen prüfen und dokumentieren,
auch zwischen Blechen unterschiedlicher Dicke



Industrielle Anwendungsmöglichkeiten

Prüfen von verschweißten dünnen Blechen, z.B. in der Automobilindustrie (Taylor Welded Blanks), mobil oder in der Produktionslinie integriert



Passende Prüfgeräte für die Schweißnahtprüfung dünner Bleche mit EMAT-Ultraschall

OptiEMAT  OptiEMAT mobil   OptiEMAT mini OptiEMAT adapter
 Logo OptiEMAT  Logo OptiEmat mobil
Logo OptiEmat mini Logo OptiEmat Adapter



Funktionsweise und Eigenschaften

EMAT-Ultraschall kann in elektrisch leitendem Material (Stahl, Aluminium, Kupfer, ...) ohne Koppelmittel Fehler finden. Das Blech muss nicht befeuchtet und nach dem Prüfen wieder getrocknet werden. Temperaturen über oder unterhalb der Gefrier- oder Siedetemperatur einer Koppelflüssigkeit spielen damit keine Rolle.

Mit geführten Wellen wird das ganze Volumen des Bleches gefüllt und so auf Fehler geprüft.

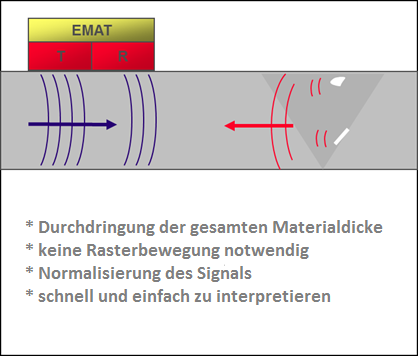

Welle im Blech



Fehler (Löcher, Hohlräume u.a.) ab einer Größe von 0,3mm werden erkannt:

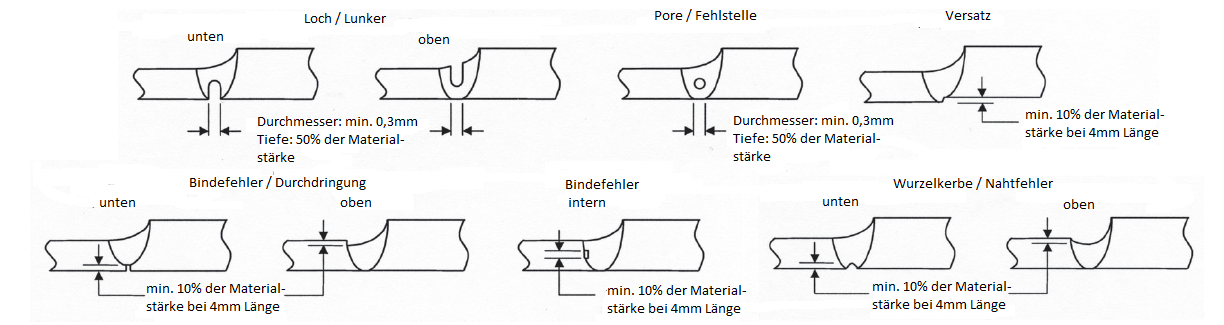

Fehlerarten



 Neben Standardspulen sind fokussierte Doppelspulen (Planarkanal, Punktkanal) im Sensor einsetzbar, mit denen kleine, punktförmige Fehlstellen besser zu finden sind.

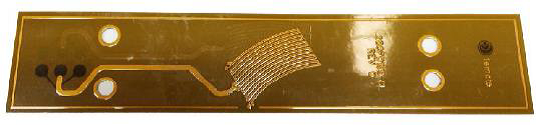

fokussierte Spule

Die Schweißnaht, egal ob gerade oder gekrümmt, wird erst mit dem aktivierten Planar- und dann mit Punktkanal parallel zur Schweißnaht abgefahren. Bei Verwendung eines Drehgebers kann man die Prüfstrecke aufzeichnen.
