Deformations- und Kalibermessgerät DKM

DKM150
Exakte Bestimmung des Rohrdurchmessers




Deformations- und Kalibermesssystem DKM - exakte Bestimmung des Rohrdurchmessers

Mit dem Deformations- und Kalibermessgerät DKM von OPTIMESS steht ein Instrument zur Verfügung, mit dessen Hilfe separat oder während der TV-Inspektion von Wasser- und Abwasserrohren der Durchmesser kostengünstig durch ein robustes mechanisches Abtastverfahren vermessen werden kann.

Systemkonfiguration des Deformations- und Kalibermessgerätes DKM

Systemübersicht DKM



Exakt - Robust - Kostengünstig

  • Einsetzbar ab DN150 Rohrnennweite
  • Bewegt können die Messsonden durch Anschließen an einen TV-Kamerafahrwagen (herstellerunabhängig) oder durch Seilwinde bzw. Spüler
  • Kabelgebundene Messung
  • Exakte Messungen unter sämtlichen Umgebungsbedingungen: Wasser, Feuchtigkeit und Dampf
  • Stabile Messergebnisse selbst bei Temperaturschwankungen
  • Benutzerfreundliche Auswertungssoftware DKMSoft für Windows

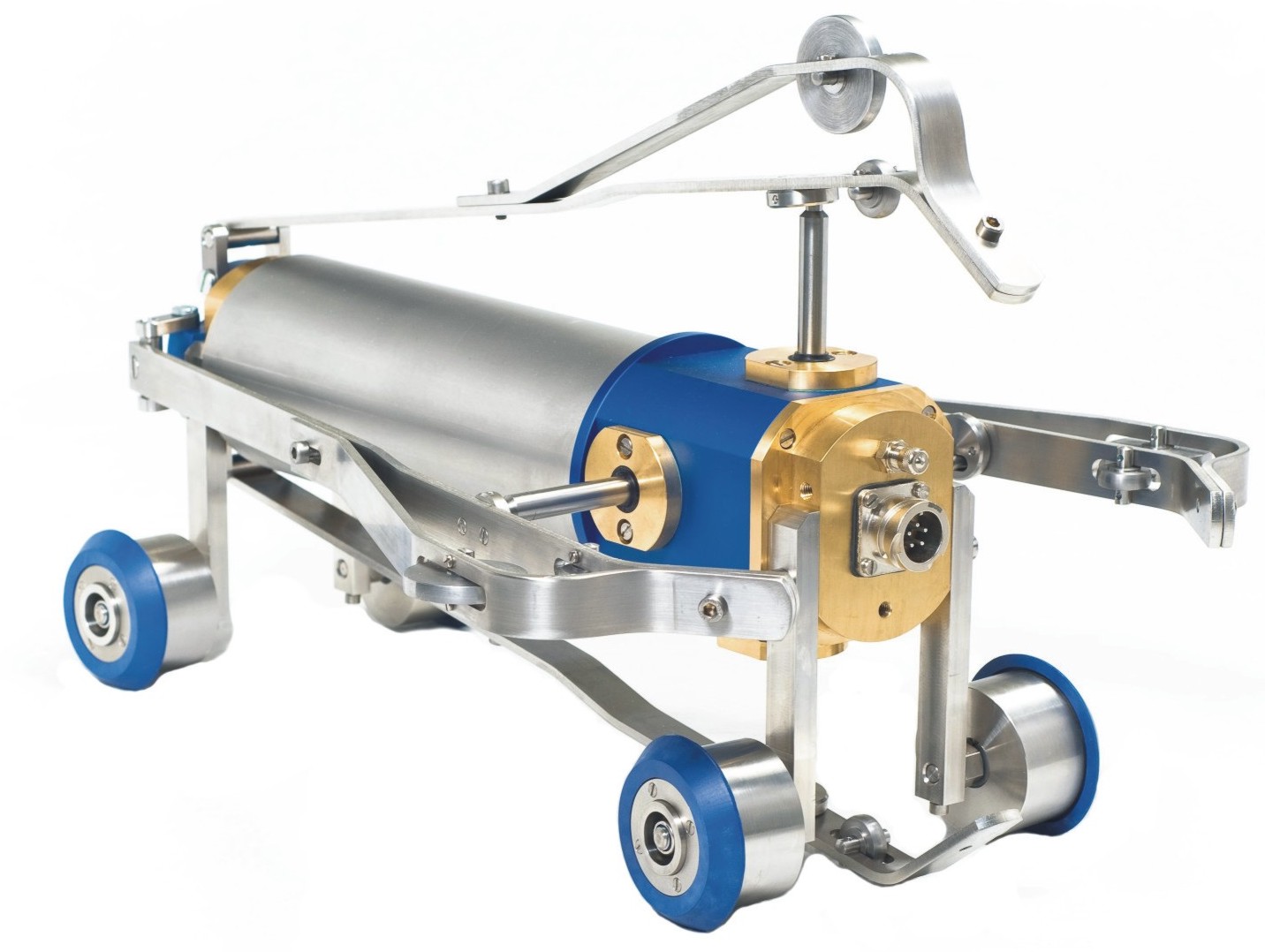

DKM150

Messsonde DKM150

  • Messbereich DN150 bis DN400
  • Hohe Messgenauigkeit 1mm bei jedem Innendurchmesser
  • Kontinuierliche Messungen mit einstellbarer Schrittweite
  • Kalibermessungen für Rohre aller Art
  • Deformationsmessung von biegeweichen Rohren
  • Qualitätsnachweis nach der Sanierung
  • Kalibrierzertifikat, gültig für 12 Monate
 DKM400

Messsonde DKM400

  • Messbereich DN450 bis DN800
  • Hohe Messgenauigkeit 1mm bei jedem Innendurchmesser
  • Kontinuierliche Messungen mit einstellbarer Schrittweite
  • Kalibermessungen für Rohre aller Art
  • Deformationsmessung von biegeweichen Rohren
  • Qualitätsnachweis nach der Sanierung
  • Kalibrierzertifikat, gültig für 12 Monate
 DKM800

Messsonde DKM800

  • Messbereich DN450 bis DN1200
  • hohe Messgenauigkeit 1mm bei jedem Innendurchmesser
  • kontinuierliche Messungen mit einstellbarer Schrittweite
  • Kalibermessungen für Rohre aller Art
  • Deformationsmessung von biegeweichen Rohren
  • Qualitätsnachweis nach der Sanierung
  • Kalibrierzertifikat, gültig für 12 Monate
 DKM DL

Datenlogger mit Kabeltrommel

  • Stromversorgung über Akkumulator
  • LCD-Display für Steuerdialog und Datenanzeige
  • Kabeltrommel mit gekapselten und vergoldeten Schleifringen
  • Geschirmtes Spezialkabel
  • Elektronischer Meterzähler
  • 150m Kabel
  • Ladegerät für den Akku ist im Lieferumfang enthalten
 DKMSoft

Verwaltungs-und Auswertungssoftware DKMSoft

  • Datenübernahme vom Datenlogger
  • Messdatenverwaltung unter Windows
  • Auswertungen und Berechnungen
  • Vorgabe von Toleranzen
  • Automatische Durchmesserbestimmung
  • Grafische Darstellung vertikal und horizontal über den Weg
  • Protokollerstellung
  • Protokollumwandlung in PDF
