EMAT-Prüfgeräte



EMAT Ultraschall: Was ist das?, Eigenschaften und Vorzüge

Was ist ein EMAT?

Ein Magnet, eine Draht, ein Luftspalt und eine metallische Oberfläche.

  • ist einem Wirbelstrom-Sensor ähnlich
  • Senden einer Schallwelle:
    Ein Stromimpuls J durch den Leiter induziert über den Luftspalt G
    einen Wirbelstrom I in der Metalloberfläche. Dieser Wirbelstrom I
    erzeugt mit dem statischen Magnetfeld eine Kraft F und dadurch
    entsteht eine gerichtete Schallwelle in der Metalloberfläche.
  • Empfang einer Schallwelle:
    Eine Schallwelle bewegt die Oberfläche im Magnetfeld und
    generiert einen Wirbelstrom, welcher einen Strom J im Leiter induziert.

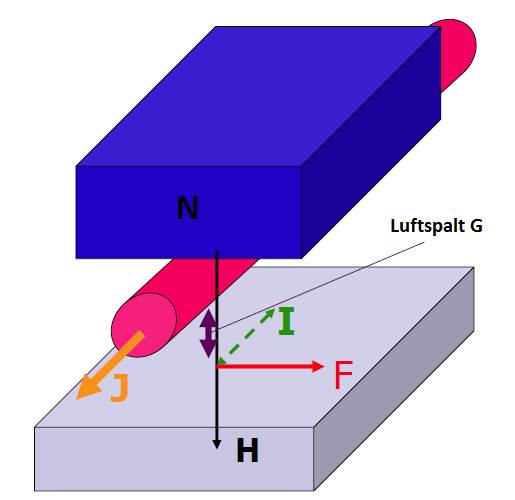

EMAT Prinzip



Eigenschaften und Vorzüge einer EMAT-Ultraschallprüfung

EMAT verbindet alle Vorzüge der normalen UT mit weiteren besonderen Vorteilen.

Ultraschall wird im zu untersuchenden Bauteil generiert.

1. Trockene Untersuchung - Kein Koppelmedium

  • einfache Automatisierung und Integration in die Produktion
  • keine Koppelmittel-induzierten Fehler
  • hohe Untersuchungsgeschwindigkeiten (ca. 60 m/s)
  • einsetzbar bei hohen und tiefen Temperaturen

2. Unempfindlich gegenüber dem Oberflächenzustand

  • Untersuchungen an rauen, schmutzigen (fettig / nass), oxidierten oder unebenen Oberflächen möglich

3. Einfacher Einsatz der Sensoren

  • keine Signaländerungen beim Austausch der Sensoren
  • kleine Änderungen im Einschallwinkel beeinflussen nicht die Ergebnisse (z.B. Teilkrümmung)

4. Einzigartige Wellentypen

  • Erzeugung von horizontal polarisierten Scherwellen
  • hocheffiziente, geführte Wellen



EMAT-Prüfgeräte

OptiEMAT

Logo OptiEmat

Portabel oder zur Integration in den Produktionsablauf


Powerbox ICO

Powerbox H

Das portable EMAT-Ultraschallprüfgerät


EMAT Adapter Sonemat

EMAT-Adapter Sonemat

Ermöglicht EMAT-Ultraschallprüfungen mit herkömmlichen Ultraschallprüfgeräten


EMAT Sensoren

EMAT-Sensoren
